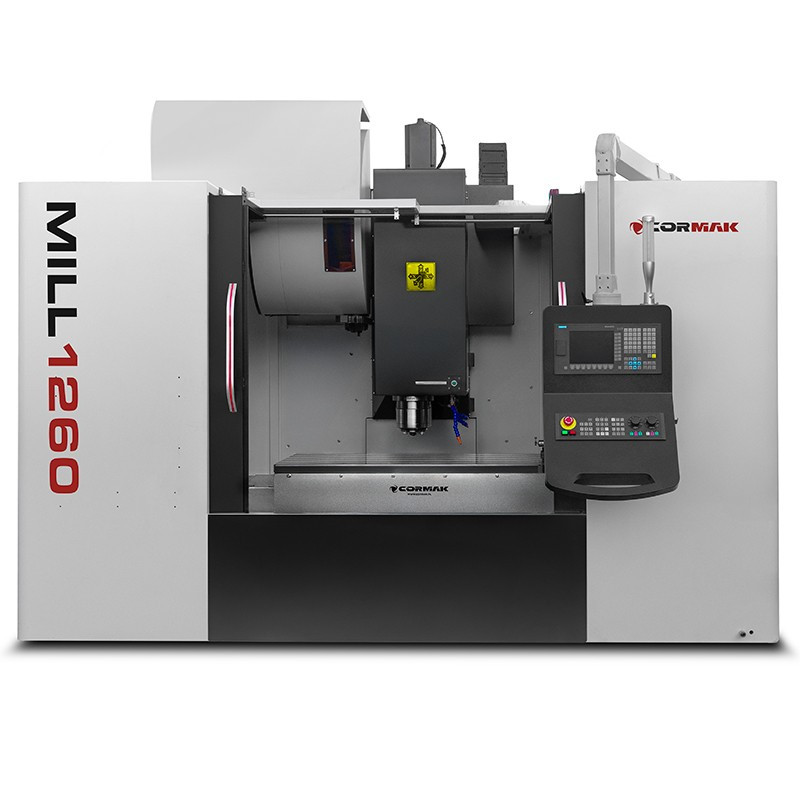

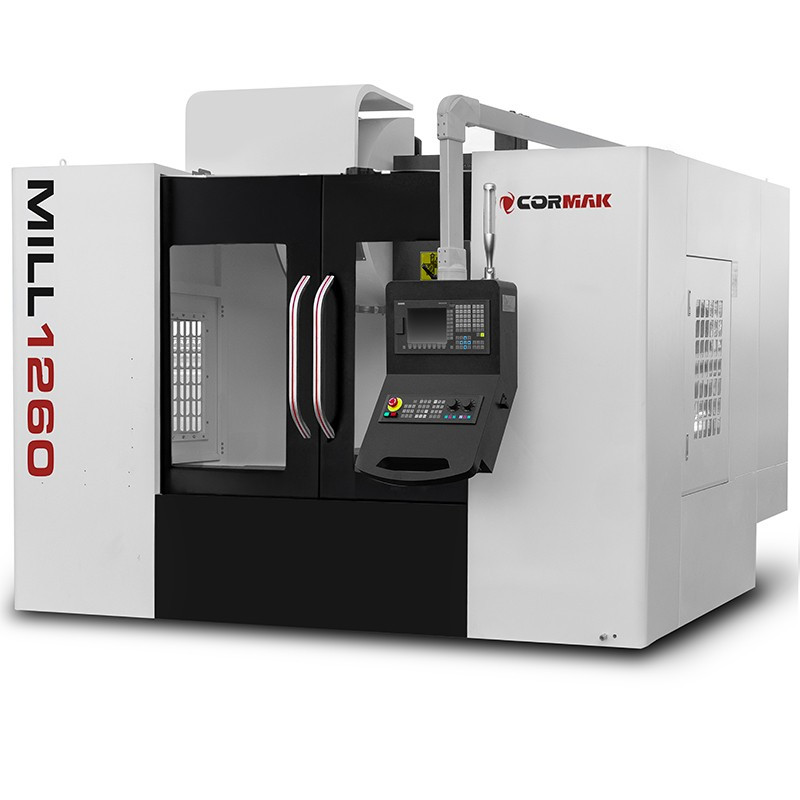

CNC Megmunkáló Központ – MILL 1260 (1200 x 600 mm)
Megbízhatóság és precizitás ipari CNC-megmunkáláshoz
A MILL 1260 egy fejlett, függőleges CNC megmunkáló központ, amelyet fémmegmunkálásra, nagy pontosságú, termelékeny ipari feladatokra fejlesztettek ki. Masszív öntvényváz, modern technológia és fejlett vezérlőrendszerek (Siemens/Fanuc) gondoskodnak a kiváló részletminőségről és hosszú élettartamról.
A MILL 1260 fő előnyei
- Kiemelkedő pontosság:
Prémium kategóriás lineáris vezetékek és golyósorsók segítségével a gép akár 0,02 mm-es pozicionálási pontosságot biztosít – ideális összetett geometriákhoz.
- Maximális stabilitás:
A 6560 kg tömegű öntöttvas gépváz minimálisra csökkenti a rezgéseket, így kiválóan alkalmas akár 600 kg-os munkadarabok megmunkálására is.
- Nagy teljesítmény és gyors ciklusidő:
7,5 kW-os főorsó (opcióban 12 kW) akár 8000 ford./perc fordulatszámmal (opcióban 12 000 ford./perc), és gyors előtolás akár 24/24/12 m/perc sebességgel.
- Biztonságos munkakörnyezet:
Teljesen zárt, hermetikus munkatér biztosítja a kezelő védelmét a forgácsok és por ellen.
- Testreszabható konfiguráció:
Választható Siemens 808D / 828D vagy Fanuc Oi-TF vezérlés, 4. tengely, hűtés a főorsón keresztül, és további ipari extrák.
Felépítés és technológia
- Öntöttvas gépváz (6560 kg):
Maximális szilárdság és rezgéscsillapítás – alapfeltétel nagy pontosságú fémmegmunkáláshoz.
- Lineáris vezetékek X, Y, Z tengelyeken:
Pontos és sima mozgás nagy sebességnél is (24 m/perc).
- Főorsó BT40:
7,5 kW teljesítmény, 8000 ford./perc (opció: 12 kW / 12 000 ford./perc).
- Golyósorsók minden tengelyen:
Kiváló ismétlési pontosság és élettartam.
- Siemens szervóhajtások:
Folyamatos és nagy dinamikájú mozgásvezérlés.
- Automatikus kenőrendszer:
Minimális kopás, hosszabb élettartam.
- Szerszámtár:
16 férőhelyes (opció: 24), gyors szerszámcserével.
Műszaki adatok
| Paraméter |
Érték |

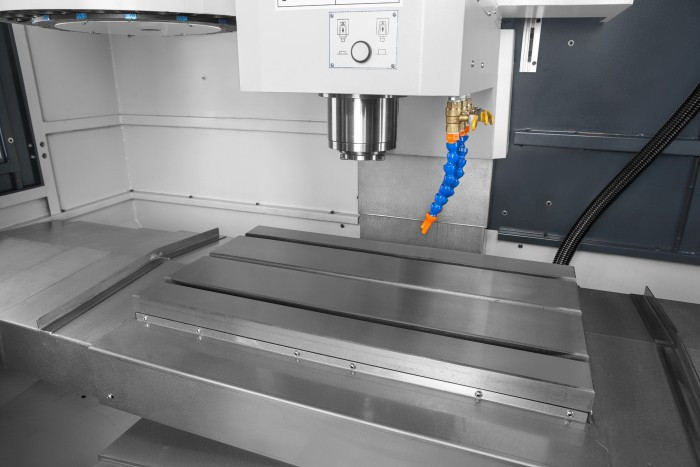

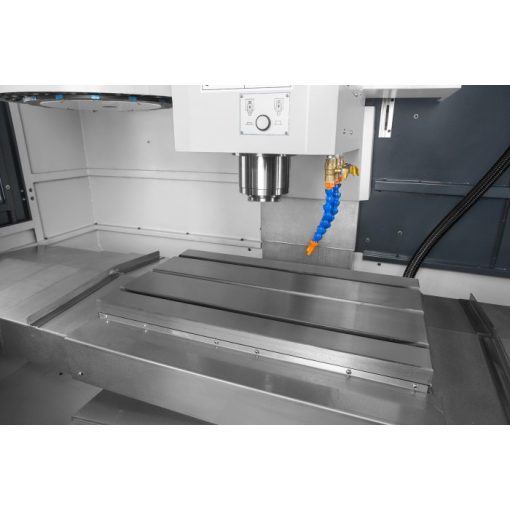

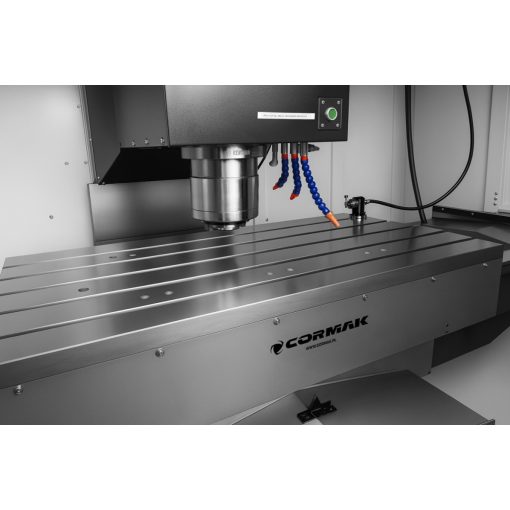

| Asztal mérete |
1200 x 600 mm |
| T-hornyok száma / mérete / távolsága |
5 / 18 mm / 100 mm |
| Tengelymozgások (X/Y/Z) |
1150 x 600 x 600 mm |
| Főorsó típusa / befogás |
BT40 |
| Főorsó fordulatszám |
100 – 8000 ford./perc (opció: 12 000) |
| Főorsó teljesítmény |
7,5 kW (opció: 12 kW) |
| Gyorsjárat (X/Y/Z) |
24 / 24 / 12 m/perc |
| Munkatempó |
2,5 – 3000 mm/perc |
| Pozicionálási pontosság |
±0,02 mm |
| Max. szerszámhossz |
300 mm |
| Max. szerszámtömeg |
7,5 kg |
| Gép mérete |
3540 x 2300 x 2980 mm |
| Gép súlya |
6560 kg |
Alapfelszereltség
- Siemens SINUMERIK 808 Advanced vezérlés (2 év garanciával)
- Főorsó 8000 ford./perc
- 16 pozíciós automata szerszámtár
- 3 színű figyelmeztető lámpa
- LED világítás a munkatérben
- Zárt hűtőrendszer
- Teljesen zárt hermetikus burkolat
- Automatikus központi kenés
- Pneumatikus rendszer
- Ventilált vezérlőszekrény
- Előlap: 1 tolóajtós kialakítás
- Két oldalsó szervizajtó
- Elektronikus kézikerék vészleállítóval
- Főorsó hőstabilizátor 4.tengely előkészítés
- Siemens vagy Fanuc szervóhajtások mindhárom tengelyen
Opcionális felszereltség
- Siemens SINUMERIK 828D vagy Fanuc Oi-TF vezérlés
- Főorsó BT40 – 10 000 vagy 12 000 ford./perc, közvetlen hajtással
- Főorsón keresztüli hűtés (20 bar)

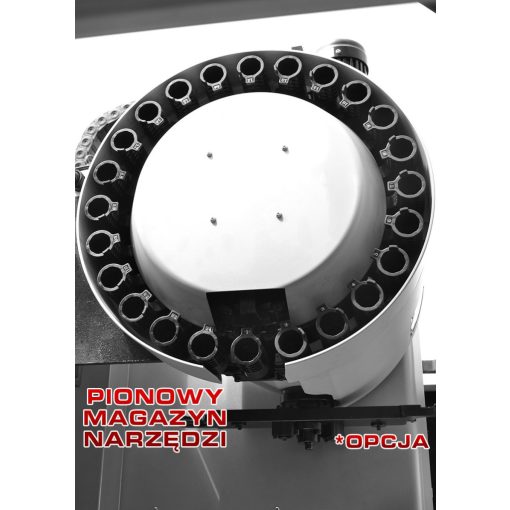

- 24 férőhelyes szerszámtár
- Forgácselszállító: láncos vagy csigás kivitel
- Renishaw OMP60 munkadarab-szonda
- Renishaw TS27R szerszámbemérő
- Renishaw mérési ciklusok
- Olaj/hűtőfolyadék szeparátor
- Olajköd-elszívó
- Ajtónyitás-érzékelő
- Automatikus ajtónyitás
- Manual Guide 0i (Fanuc)
- ShopMILL (Siemens 828D-hez)
- Vonalzó rendszer mindhárom tengelyhez
- CNC 4. tengely csúcsállvánnyal
- Tokmány 200 / 250 mm-es 4. tengelyhez
- Automatikus főorsó pozicionálás
Vezérlőrendszerek – Siemens és Fanuc
Siemens SINUMERIK 808 Advanced
- Egyszerű, intuitív kezelőfelület – ideális kisebb műhelyekbe, oktatási célra
- Megbízható és robusztus ipari kivitel

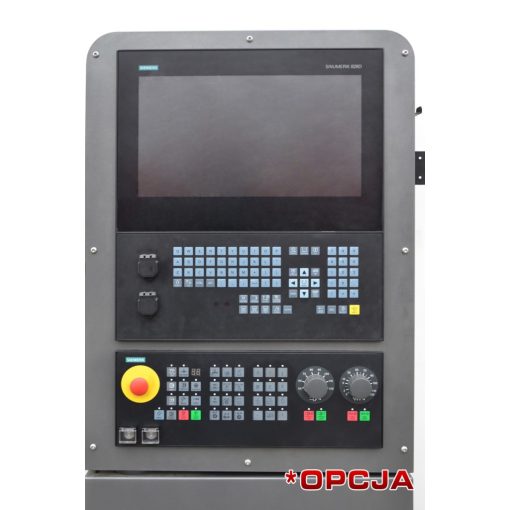

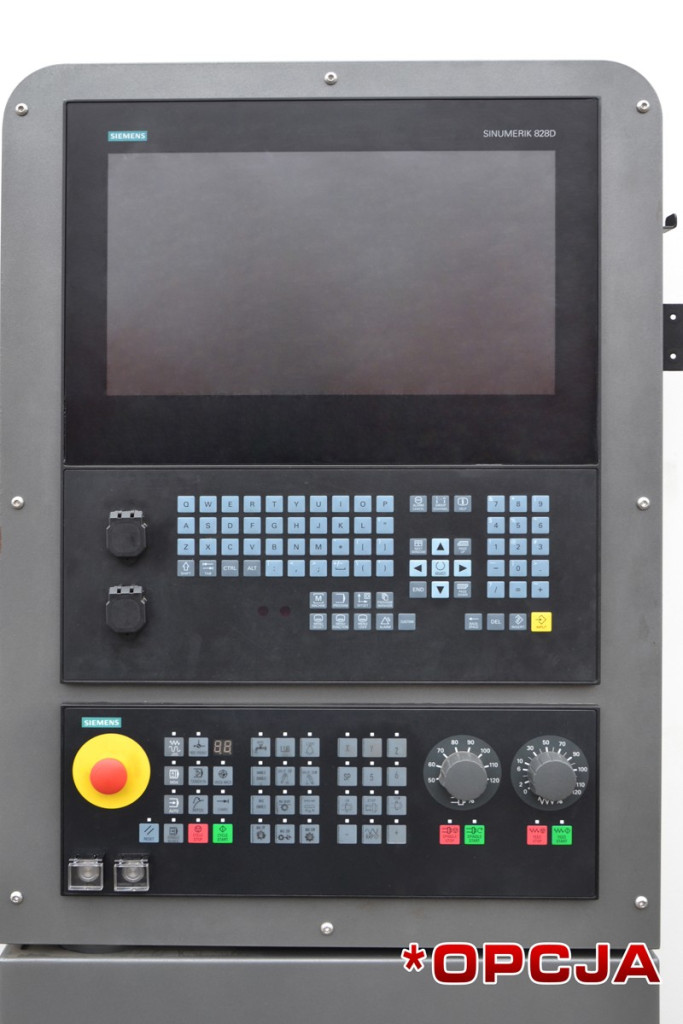

Siemens SINUMERIK 828D
- Magas számítási teljesítmény – dinamikus interpoláció, gyors ciklusok
- CAD/CAM kompatibilitás, fejlett szerszámpálya-optimalizálás
- Bővíthető funkciók, moduláris rendszer
Fanuc Oi-TF
- Stabil működés, ideális sorozatgyártáshoz
- Fejlett esztergálási ciklusok
- Könnyen tanulható, gyors programozás
Alkalmazási területek
- Autóipar: motoralkatrészek, hajtóművek, felfüggesztések gyártása
- Légiközlekedés: turbinaelemek, szerkezeti alkatrészek
- Gépgyártás: precíziós gépelemek és szerszámok
- Szerszámgyártás: fröccsöntő szerszámok, formák, présszerszámok
