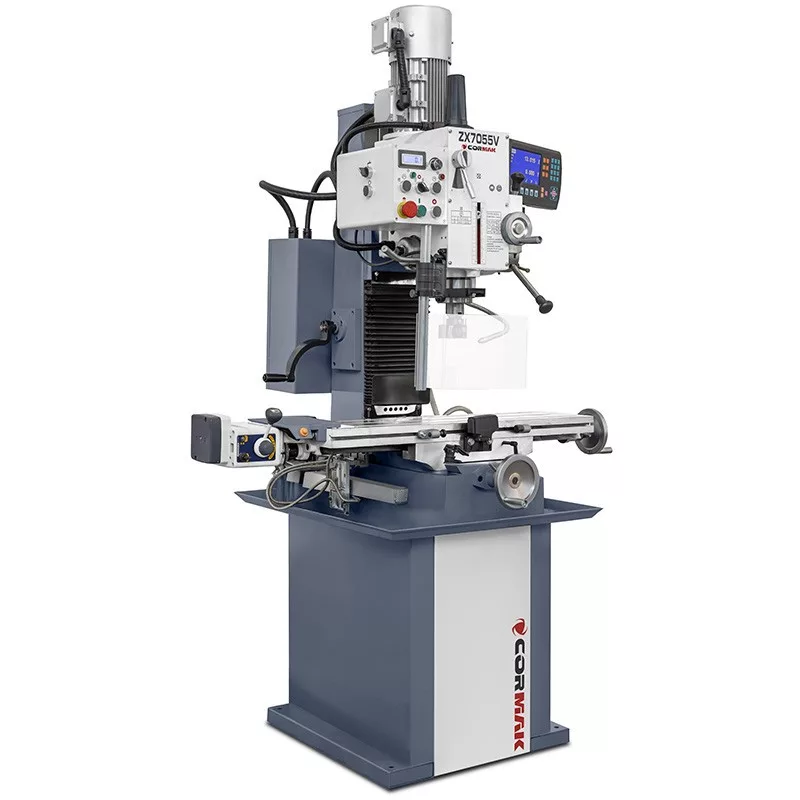

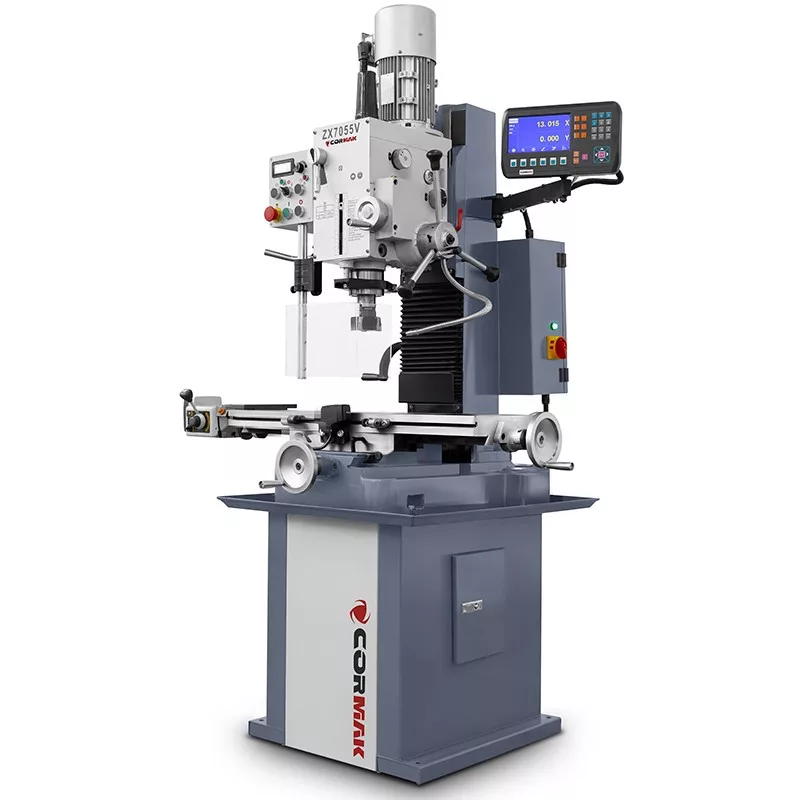

CORMAK ZX 7055 VARIO DRO maró- és fúrógép
Professzionális maró-fúrógép precíz fémmegmunkáláshoz
A CORMAK ZX 7055 VARIO DRO egy nagy teljesítményű, univerzális maró- és fúrógép, amelyet acél és öntöttvas fúrására, marására és menetfúrására terveztek. A masszív öntöttvas konstrukció, a két tartományban fokozatmentesen szabályozható fordulatszám, valamint a 2 tengelyes digitális kijelző (DRO) garantálja az ismételhető pontosságot egyedi és kis szériás gyártás során is.
A gép fő előnyei
- Merev, öntöttvas alap és oszlop – nagy stabilitás igényes megmunkálásoknál, rezgéscsillapítás és hosszabb szerszámélettartam.
- Fokozatmentes főorsó-fordulatszám szabályozás két tartományban: lassú: 75–438 ford./perc, gyors: 438–2500 ford./perc
optimális paraméterválasztás a szerszámátmérőhöz és az anyaghoz.

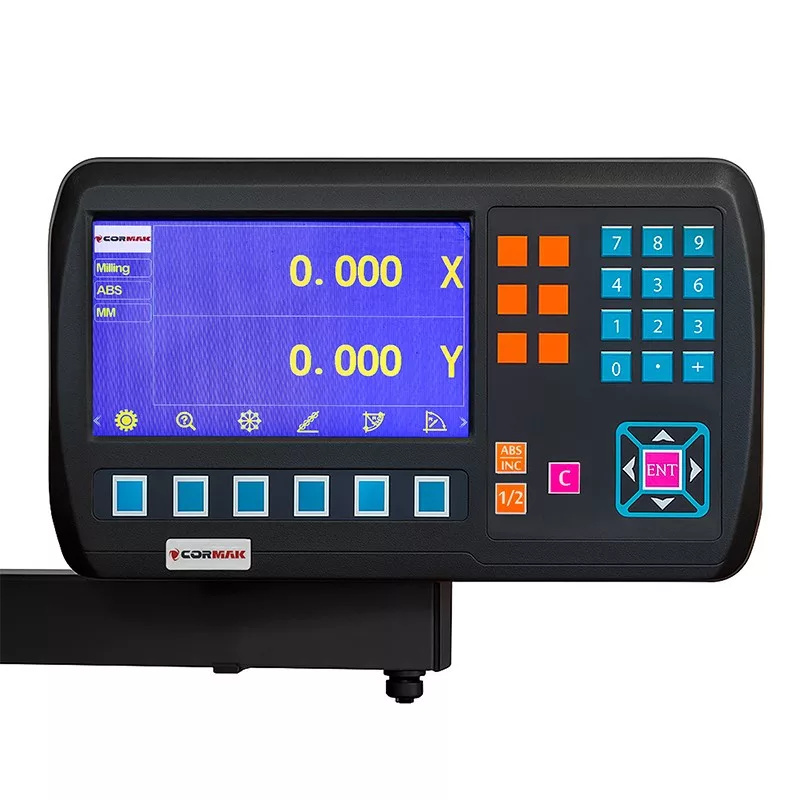

- 2 tengelyes digitális kijelző (DRO) – gyors és pontos pozicionálás, a noniusz-leolvasási hibák kiküszöbölése, rövidebb beállítási idők.
- Automatikus főorsó-előtolás – egyenletes forgácsolás és kisebb fúrótörési kockázat mély furatoknál.
- Köszörült fogaskerekek – csendes hajtás és stabil nyomaték a főorsón.
- Fecskefarkú vezetékek minden tengelyen – precíz asztalmozgás és tartós geometriai pontosság.
- ±90°-ban forgatható fej és állítható fejmagasság – egyszerű letörések, alámetszések és szögben végzett műveletek.
- Jobb- és balirányú forgás – biztonságos menetfúrás és szerszám-visszahúzás.
- Hatékony hűtőrendszer – elvezeti a hőt, megakadályozza a túlmelegedést, javítja a felületi minőséget és növeli a szerszámok élettartamát.
Felépítés és technológia

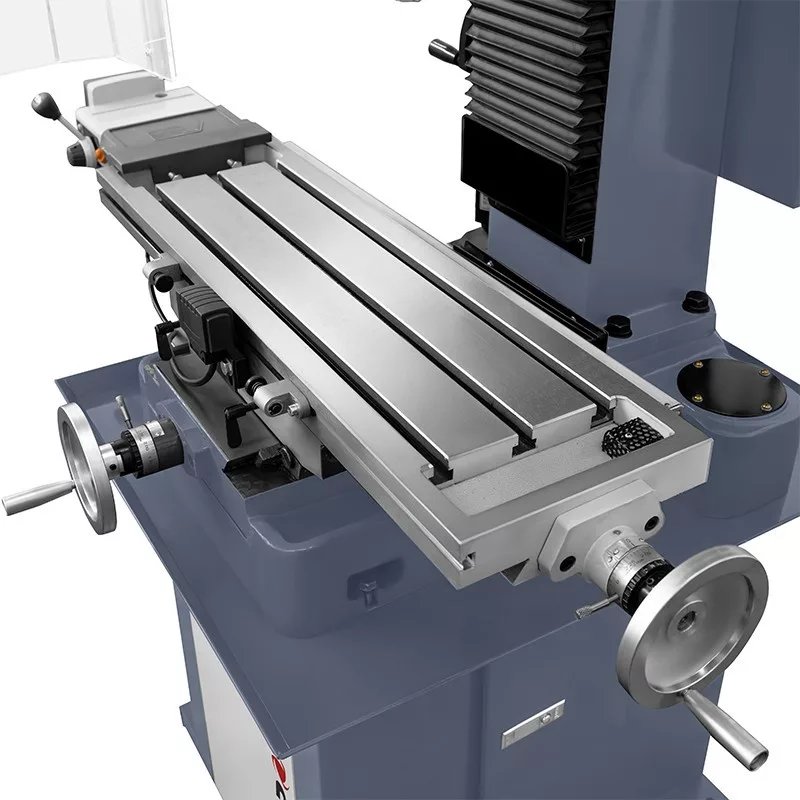

A gép alapját nehéz, bordázott öntöttvas váz képezi, széles vezetékekkel, amelyek minimálisra csökkentik az elhajlást homlok- és palástmarás során. A nagy munkafelületű, masszív keresztasztal precízen köszörült felülettel biztosítja a pontos felfekvést és a stabil megmunkálást. Az MK4 kúpos főorsót egy S1/S6 üzemű 1,5 / 1,8 kW teljesítményű motor hajtja, fokozatmentes fordulatszám-szabályozással. Az integrált hűtőrendszer stabilizálja a forgácsolási zóna hőmérsékletét és javítja a megmunkált felületek minőségét.
Pontosság és teljesítmény
A 2 tengelyes DRO, a köszörült hajtómű és a masszív vezetékek kombinációja kiváló méretpontosságot és felületi minőséget eredményez.

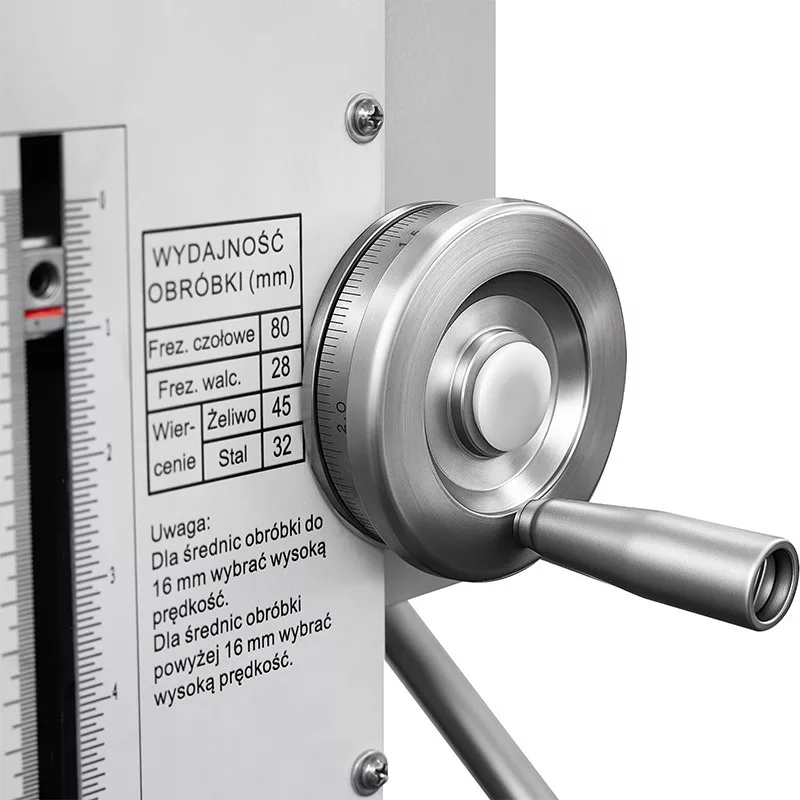

Az automatikus előtolás és a két fordulatszám-tartomány lehetővé teszi az optimális beállításokat:
- fúrás acélban Ø32 mm-ig,
- fúrás öntöttvasban Ø45 mm-ig,
- homlokmarás Ø80 mm-ig,
- palástmarás Ø28 mm-ig.
Az ergonomikus fejmagasság-állítás gyors átállást tesz lehetővé egyedi és kis szériás gyártás esetén is.
Alkalmazási területek
A ZX 7055 VARIO DRO ajánlott:
- szerszámkészítő műhelyekbe,
- karbantartó részlegekhez,
- lakatos- és gépműhelyekbe,
- kis szériás gyártáshoz,
ahol elvárás egy többfunkciós maró-fúrógép, amely egyetlen gépen egyesíti a fúrást, marást, süllyesztést és menetfúrást.
Alapfelszereltség
- Fokozatmentes főorsó-fordulatszám szabályozás
- 2 tengelyes digitális kijelző (DRO)

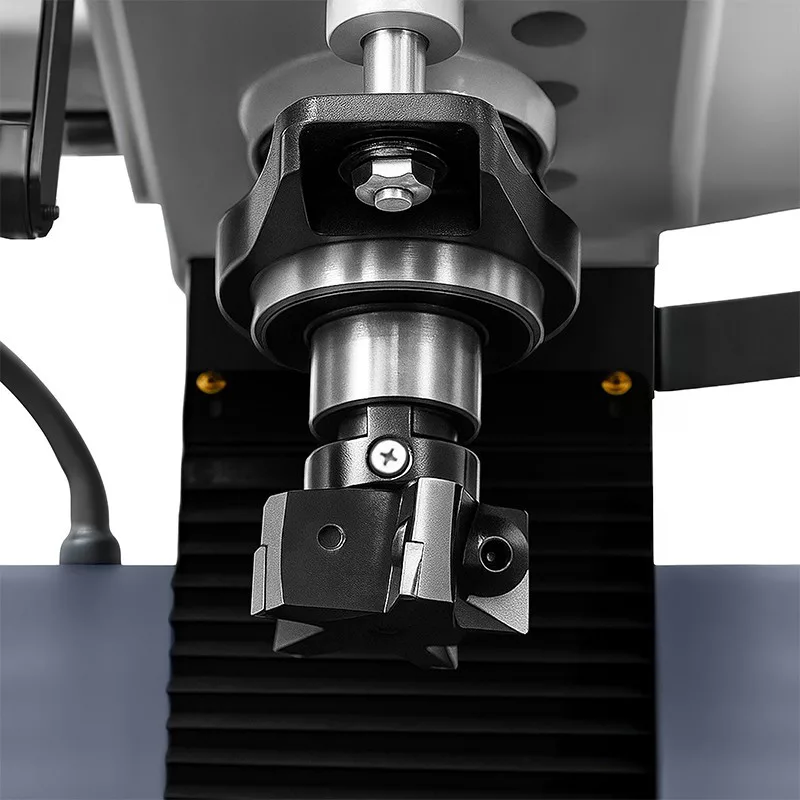

- 80 mm-es marófej lapkákkal

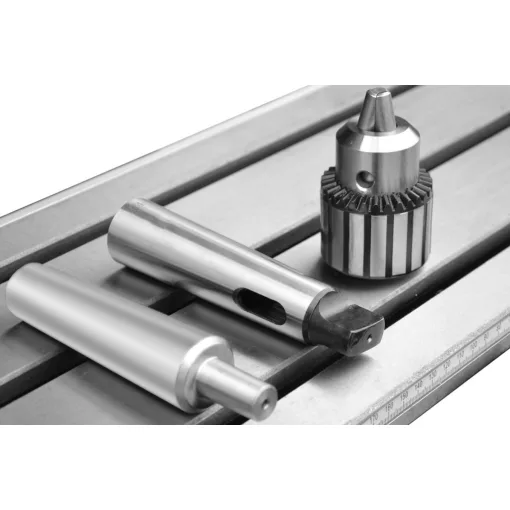

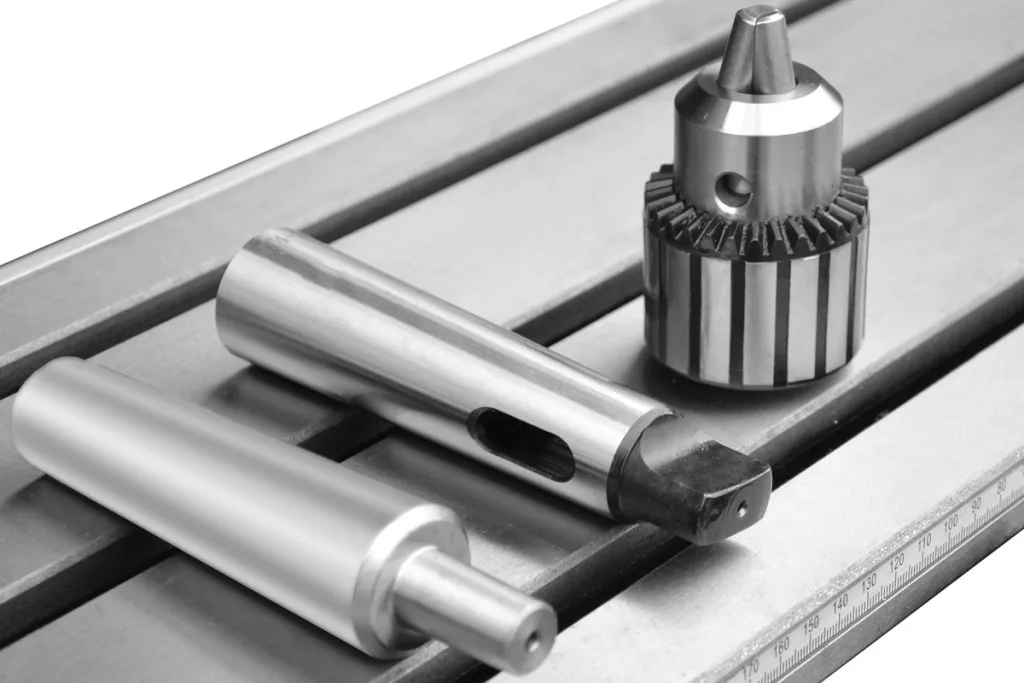

- Fúrótokmány
- Hűtőrendszer
- Marógép-állvány
Opcionális tartozékok

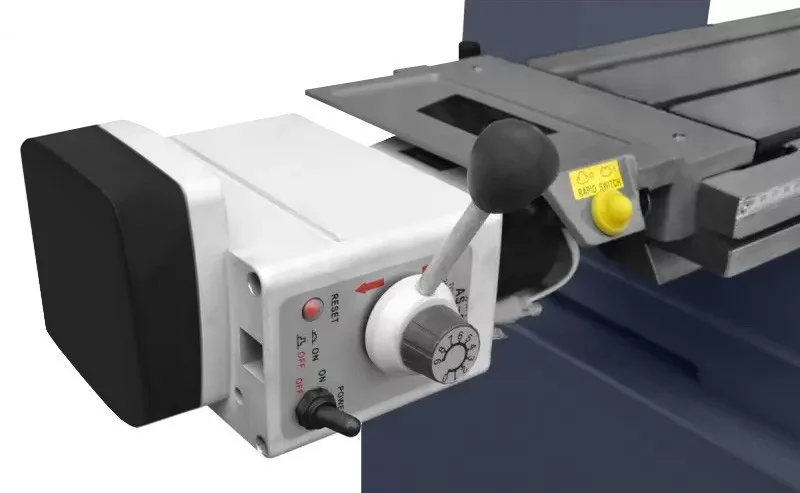

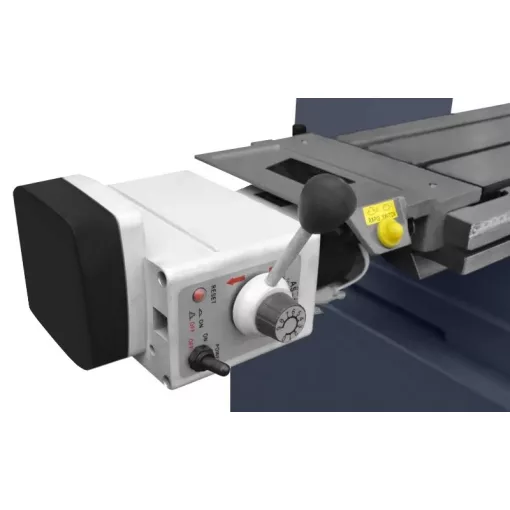

- Asztal hosszirányú automatikus előtolása sebességszabályzással
- Hűtőrendszer
- Forgó, billenthető és precíziós gépsatuk
- Osztóasztalok, osztókészülékek
- Menetfúró fejek, marófejek
- Ujjmarók (HSS, HSSE, HSS-PM, VHM)
- Hengeres és kúpos szárú fúrószárak
- Marólapkák, kézi és gépi menetfúrók
- Rögzítőelemkészletek
- Szerszámtartók (patronos, Weldon), hajtótüskék, fúrótokmányok
Műszaki adatok
- Max. fúrási átmérő: öntöttvas (HT200): 45 mm, acél: 32 mm
- Max. homlokmarás: 80 mm
- Max. palástmarás: 28 mm
- Munkasztal mérete: 820 × 240 mm
- Asztal elmozdulás (X/Y): 595 / 185 mm
- Max. menetfúrás: M24
- Főorsókúp: MK4
- Fordulatszám-tartomány: lassú: 75–438 ford./perc, gyors: 438–2500 ford./perc
- Motor teljesítménye (S1/S6): 1,5 / 1,8 kW
- Főorsó löket: kézi: 107 mm, automatikus: 100 mm
- Főorsó–oszlop távolság: 250 mm
- Max. főorsó–asztal távolság: 445 mm
- Nettó tömeg: 350 kg
- Gép mérete: 1084 × 924 × 1550 mm
- Magasság állvánnyal: 2150 mm
