Termékleírás

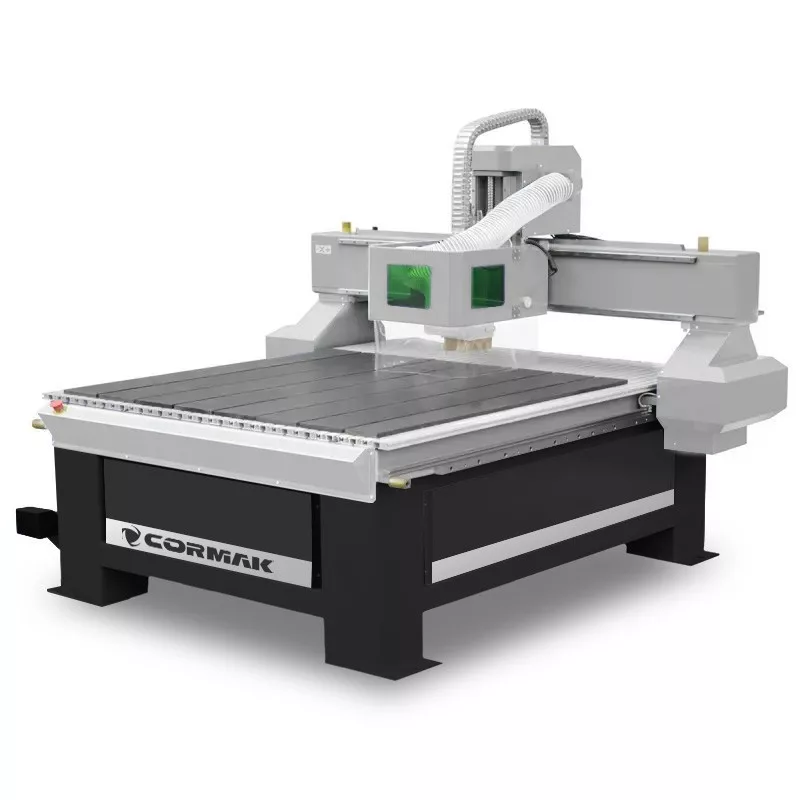

A PRÉMIUM VÁLTOZATÚ MODELLEK kiemelkednek nagyfokú merevségükkel és maximális pontosságukkal, miközben teljes interpolációval dolgoznak az X, Y és Z tengelyeken, ezáltal biztosítva a legmagasabb szintű precizitást. A Digital Signal Processing (digitális jelfeldolgozás) technológiának köszönhetően a 1220 x 1230 mm munkaterületű ploter rendkívül egyenletes mozgást és nagyfokú megmunkálási pontosságot biztosít. A vezérlőbe épített memória lehetővé teszi a gép működését anélkül, hogy minden egyes indításnál újra kellene tölteni a programot. A főorsóban kiváló minőségű gépipari csapágyak kerültek alkalmazásra, amelyek rendkívül csendes működést és megnövelt élettartamot biztosítanak.
Felépítés
- Hegesztett, merev acélszerkezet
- A portálkarok vastag, porszórt acéllemezből készülnek, amely nagyobb merevséget biztosít, így javítva a megmunkált felület minőségét
Munkaterület
- Hibrid technológiával készült munkaasztal, T-hornyokkal a munkadarab kézi rögzítéséhez
- Munkaterület mérete: 1200 x 1200 mm
Meghajtás
- Nagyteljesítményű motorok biztosítják az optimális gyorsulást és sebességet minden tengelyen
- Az X és Y tengelyen kiváló minőségű fogasléces hajtás, amelyet a felhasználók megbízhatóságáért és precizitásáért méltatnak
- A Z tengely meghajtása golyósorsóval történik
- Minden tengely sínvezetékes rendszerrel van felszerelve
- A gép rendelkezik szerszámmagasság-érzékelő szenzorral
Főorsó
- Kiváló minőségű gépipari csapágyazás, csendes működés és hosszú élettartam jellemzi
- Fordulatszám-tartomány: 4500 – 18000 ford./perc
- Szerszámbefogás: ER32 befogóhüvelyes rendszer
- Szerszámmagasság-mérő szenzor tartozékként
Digitális vezérlés – DSP
- Digital Signal Processing (DSP) – beépített processzor és operatív memória
- A gép számítógép nélkül is működhet, mivel a programok betöltése után a vezérlő önállóan irányítja a gépet
- Megszakítás utáni folytatás: áramszünet vagy hiba esetén a gép az utolsó G-kód ponttól folytatja a munkát – idő- és anyagveszteség nélkül
Szoftver (opcionális)
- UCanCAM V13 :
- Corel, AutoCAD és más tervezőprogramok fájljainak importálása
- Fájlimport/export, szövegszerkesztés, G-kód generálás
- Meglévő fájlok betöltése, gyors és egyszerű megmunkálási terv készítés
Műszaki adatok
| Paraméter |
Érték |
| Főorsó |
3,7 kW, 18000 ford./perc, levegőhűtés, frekvenciaváltós |
| Munkaterület |
1200 x 1200 x 210 mm |
| Vezérlés |
DSP |
| Programozási felbontás |
0,001 mm |
| Tápfeszültség |
400 V |
| Gép súlya |
520 kg |
| Gép mérete |
2000 x 1800 x 1640 mm |
| Asztal magassága |
715 mm |
| Vezetékek |
Lineáris sínes vezetékek |
| Meghajtás |
Fogasléces (Z tengely: golyósorsó) |
| Opcionális szoftver |
UCanCAM V13 |
Alaptartozékok
- Szintező lábak
- Rögzítőcsavarok
- Szerszámkulcsok
- Oktatási célú marószerszám-készlet
- ER32 befogóhüvelyek: 1/8", 1/2", 5–6 mm
