CORMAK 410 × 1500 hagyományos univerzális esztergagép
+ esztergakések + forgócsúcs
A CORMAK 410 × 1500 egy professzionális, hagyományos univerzális fémesztergagép, amelyet tengelyek, perselyek, menetek, valamint kúpos és hengeres felületek precíz megmunkálására terveztek.
A nagy csúcstávolság, a masszív gépágy-szerkezet és a kibővített alapfelszereltség – többek között a 20 × 20 mm-es esztergakés-készlet és a precíziós MK4 forgócsúcs – révén komplett megoldást kínál ipari üzemek és lakatosműhelyek számára.
A gép fő előnyei
- Nagy csúcstávolság – 1500 mm, amely lehetővé teszi hosszú tengelyek és nagyméretű alkatrészek megmunkálását
- Stabil öntöttvas ágy- és alapszerkezet – edzett és köszörült munkafelületek, minimális rezgés és nagy pontosság
- 52 mm-es orsófurat, amely nagyobb átmérőjű csövek és munkadarabok esztergálását teszi lehetővé
- Precíz orsócsapágyazás, megerősített kialakítással a hosszú távú, pontos működés érdekében
- Cserélhető ágyhíd, amely akár 580 mm átmérőjű munkadarabok megmunkálását is lehetővé teszi
- 3 tengelyes digitális kijelző, optikai mérőlécekkel a szánok pontos pozicionálásához
- 16 fokozatú orsófordulatszám, teljes kontroll a forgácsolási paraméterek felett (45–1800 ford./perc)
- Közvetlen menetváltás, széles metrikus, colos, modul- és DP menetválasztékkal, váltókerekek cseréje nélkül
Felépítés és technológia
A CORMAK 410 × 1500 hagyományos esztergagépet intenzív ipari használatra tervezték.
A 250 mm széles, egy darabból öntött ágy hatékonyan csillapítja a megmunkálás során keletkező rezgéseket, ami kiváló felületi minőséget eredményez.
Az orsó D1-6 CAMLOCK csatlakozással és MK6 kúppal rendelkezik. A merev hajtómű edzett és köszörült fogaskerekekre épül.
A gép menetorsóval és előtoló tengellyel van felszerelve, így lehetővé teszi az automatikus előtolást, valamint a jobb- és balmenetek esztergálását.
Precizitás és munkateljesítmény
A beépített 3 tengelyes digitális kijelző folyamatos ellenőrzést biztosít a szánok helyzete felett a megmunkálás minden szakaszában.

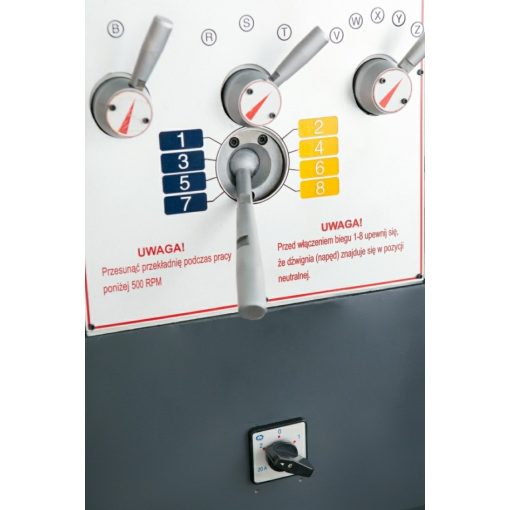

Az ergonomikus kezelőpanel gyors és egyszerű beállítást tesz lehetővé az előtolások és fordulatszámok kiválasztásához.
A menetóra segítségével a menetek pontosan és időveszteség nélkül reprodukálhatók.
Mindez biztosítja, hogy a CORMAK 410 × 1500 kiváló ismételhetőséget és nagy teljesítményt nyújt egyedi és kis sorozatú gyártás esetén is.
Alkalmazási területek
A CORMAK 410 × 1500 univerzális esztergagép ideális választás:
- ipari gyártásban
- szerszámkészítő műhelyekben
- karbantartó és üzemfenntartó részlegeken
- precíziós mechanikai műhelyekben
A különböző menetstandardok megmunkálásának lehetősége, valamint a hosszú és nehéz munkadarabok kezelése miatt nélkülözhetetlen eszköz számos iparágban – az autóipartól a gépgyártásig és a szervizszektorig.
Alapfelszereltség
- Esztergakés-készlet 20 × 20 mm – 7 db (lapkás kivitel)
- Precíziós forgócsúcs MK4
- 6 db rezgéscsillapító talp
- 3 tengelyes digitális kijelző (optikai mérőléc)
- 3 pofás tokmány 200 mm + pofakészlet
- 4 pofás tokmány 250 mm
- Homloktárcsa 350 mm
- Álló- és mozgó támasz
- Álló csúcs MK4
- Redukciós hüvely MK6/MK4
- Váltókerekek komplett készlete
- Hűtőrendszer szivattyúval
- Munkalámpa
- Kenőberendezés, kulcsok, szervizszerszámok
- CE szabványnak megfelelő védőburkolatok
- Kezelési utasítás magyar nyelven + CE megfelelőségi nyilatkozat
Opcionális felszereltség
- Kúpesztergáló vonalzó
- Fúrótüske MK4/B16
- Fúrótokmány B16 (3–16 mm)
- Kobalt HSS-Co5 fúrószár készlet 1–13 mm
- ES-12 forgácsoló hűtőfolyadék – 1 liter
Műszaki adatok
- 3 pofás tokmány: 200 mm
- Maximális esztergálási átmérő az ágy felett: 410 m
- Esztergálási átmérő a szán felett: 255 mm
- Esztergálási átmérő az ágykivágásnál: 580 mm
- Esztergálási hossz az ágykivágásnál: 190 mm
- Csúcstávolság: 1500 mm
- Csúcsmagasság: 205 mm
- Felsőszán elmozdulása: 145 mm
- Keresztszán elmozdulása: 225 mm
- Hosszirányú elmozdulás: 1150 mm
- Ágyszélesség: 250 mm
- Orsófurat: 52 mm
- Orsócsatlakozás: D1-6 CAMLOCK
- Orsókúp: MK6
- Szerszámtartó mérete: 100 × 100 × 32 mm
- Maximális szerszámméret: 20 × 20 mm
Fordulatszámok
- 16 fokozat: 45–1800 ford./perc
- Fordulatszámok: 45, 70, 90, 108, 140, 165, 215, 255, 330, 385, 510, 585, 770, 900, 1170, 1800
Menetek
- Metrikus: 42 fokozat, 0,2–14 mm
- Colos: 42 fokozat, 2–72 TPI
- Modul: 18 fokozat, 0,3–3,5 mm
- DP: 21 fokozat, 8–44 DP
Előtolások
- Hosszirányú: 17 fokozat, 0,05–1,7 mm/ford.
- Keresztirányú: 17 fokozat, 0,025–0,85 mm/ford.
Szegnyereg
- Szegnyereg hüvely átmérő: 50 mm
- Szegnyereg toldóhüvelye: 120 mm
- Szegnyereg hüvely kúp: MK4
Teljesítmény
- Főmotor (S1/S6): 2,2 / 2,64 kW | 3,3 / 3,96 kW
- Hűtőszivattyú teljesítménye: 0,1 / 0,12 kW
Méretek és tömeg
- Méretek (H × Sz × M): 2440 × 900 × 1660 mm
- Nettó tömeg: 1800 kg
