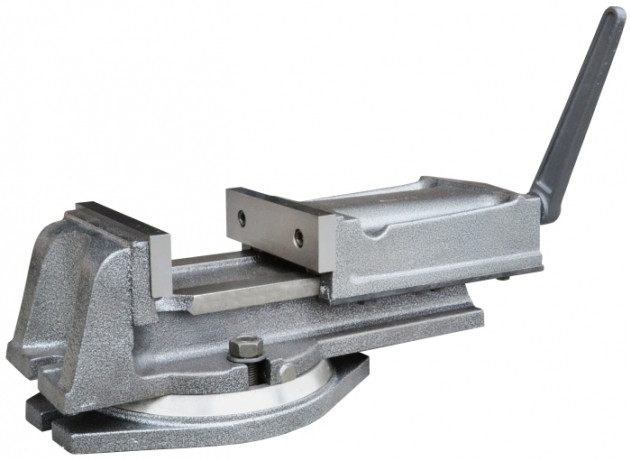

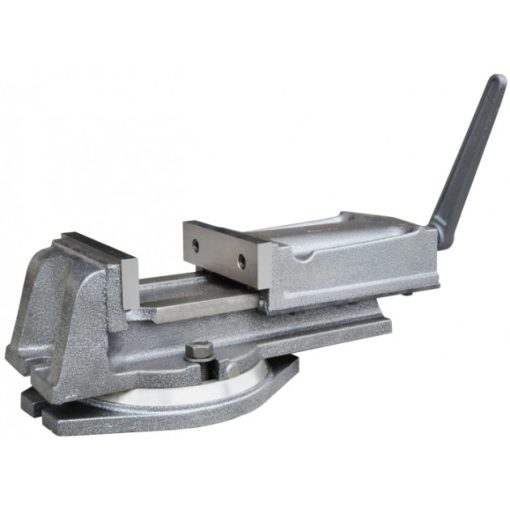

Gépi satu 125×100 mm QH125 – precíz befogás igényes megmunkálási feladatokhoz
A gépi satuk a mechanikus műhelyek és szerszámkészítő üzemek alapvető berendezései közé tartoznak. A 125×100 mm-es QH125 gépi satu masszív felépítésű szerszám, amely oszlopos fúrógépekkel, marógépekkel, köszörűgépekkel és gyalugépekkel történő együttműködésre lett tervezve. Az elforgatható alapnak és a nagy pontosságú megmunkálásnak köszönhetően ez a satu hatékony és ismételhető befogást biztosít még intenzív ipari igénybevétel mellett is.
A QH125 gépi satu fő előnyei
360°-os precíziós osztás
A satu 1° pontosságú elfordítást tesz lehetővé, ami jelentősen növeli a beállítási rugalmasságot forgácsolási műveletek során.
Kiváló minőségű öntöttvas szerkezet
A satutest és a pofák nagy szilárdságú, rezgéscsillapító tulajdonságú öntöttvasból készültek, amely ellenáll a deformációnak és a dinamikus igénybevételnek.
Védett orsó
A vezetőorsó védelme gátolja a forgács és szennyeződés bejutását, ezzel növeli az élettartamot és biztosítja az egyenletes működést.
Levehető forgó alap
Az elforgatható alap eltávolítható, így a satu fix kivitelként is használható, amikor a maximális merevség a követelmény.
Felépítés és technológia
A QH125 egy kompakt, jól megtervezett forgó gépi satu. A satutest és az alap egységes, stabil szerkezetet alkot, amely különböző anyagminőségeknél is megbízható befogást biztosít.
A keményített, cserélhető pofák nagy befogási biztonságot adnak, és hosszú élettartamot garantálnak. A gyártó javaslata szerint az új pofabetétek érintkező felületeinek utólagos síkolása ajánlott a teljes pontosság megőrzése érdekében.
Pontosság és munkahatékonyság
A QH125 nagy ismétlési pontosságot nyújt még akkor is, ha a befogott darab orientációját gyakran kell módosítani.
- Max. 2500 kg befogóerő
Stabil pozicionálást biztosít fúrási, marási és köszörülési műveletek során.
- Nagy szerkezeti merevség
Csökkenti a vibrációt és megelőzi az elmozdulásokat, ami közvetlenül javítja a megmunkálás minőségét.
Felhasználási területek
A professzionális gépi satu alkalmas:
- szerszámkészítő műhelyekbe és lakatosüzemekbe,
- sorozatgyártó üzemekbe,
- karbantartási és egyedi alkatrészgyártási feladatokhoz,
- prototípusgyártásba és precíziós forgácsoláshoz.
Alapfelszereltség
- 360°-ban elforgatható alap, 1° pontosságal
- Cserélhető, keményített pofák
- Védett orsómechanizmus
Opcionális tartozékok
- Puha és kemény pofabetétek egyedi geometriájú munkadarabokhoz
- Speciális géptípusokhoz illeszkedő szerelőtalpak
A QH125 gépi satu műszaki adatai
| Paraméter |
Érték |
| Pofaszélesség (S) |
125 mm |
| Maximális nyitás (a) |
100 mm |
| Pofamagasság (m) |
40 mm |
| Satutest magassága (h) |
92 mm |
| Teljes magasság (H1) |
125 mm |
| Alapszélesség (H) |
166 mm |
| Felfogófuratok távolsága (A) |
295 mm |
| Teljes hossz (L) |
285 mm |
| Felfogófurat átmérő (D) |
14 mm |
| Befogóerő |
2500 kg |
| Tömeg |
16 kg |
