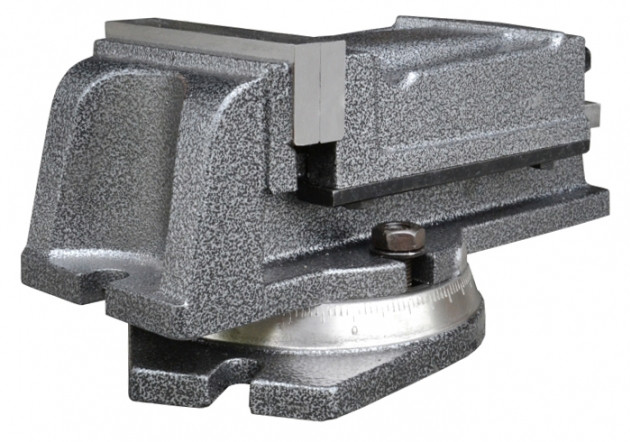

Gépsatu 100x80 mm QH100 – precíz befogás igényes megmunkálásokhoz
A gépsatuk kulcsfontosságú elemei a gépműhelyek és szerszámkészítő üzemek felszerelésének. A gépsatu 100x80 mm QH100 masszív konstrukció, amely oszlopos fúrógépekkel, marógépekkel, köszörűgépekkel és gyalugépekkel való együttműködésre készült. A forgó alaplapnak és a nagy pontosságú kivitelezésnek köszönhetően ez a satu hatékony és megismételhető alkatrész-befogást tesz lehetővé, még intenzív üzemeltetési körülmények között is.
A QH100 gépsatu főbb előnyei
- Precíz 360°-os beosztás – lehetővé teszi a satu 1°-os pontossággal történő elforgatását, ami jelentősen növeli a beállítások rugalmasságát forgácsoló megmunkálás során.
- Kiváló minőségű öntöttvas – mind a testület, mind a pofa tartós öntöttvas öntvényből készült, megnövekedett ellenállással a deformációkkal és rezgésekkel szemben.
- Védett mozgatócsavar – a forgács és szennyeződések elleni védelem meghosszabbítja az élettartamot és biztosítja a működés simaságát.
- Leszerelhető forgó alaplap – lehetővé teszi a satu rögzített változatként való alkalmazását a maximális merevséget igénylő műveleteknél.
Felépítés és technológia
A QH100 modell egy forgó gépsatu, kompakt, átgondolt konstrukcióval. A tömör, az alaplappal integrált testület stabilitást biztosít különböző keménységű anyagokkal való munka során. A cserélhető edzett pofák erős és biztonságos alkatrész-befogást garantálnak. A teljes pontosság megőrzése érdekében a gyártó az új satubetétek illeszkedő felületeinek megmunkálását javasolja.
Pontosság és munkateljesítmény
A QH100 magas megismételhetőséget biztosít az alkatrész pozicionálásában, még annak gyakori tájolásváltoztatása esetén is. A nagy befogóerő – 2000 kg-ig – stabil alkatrész-tartást tesz lehetővé fúrás, marás vagy köszörülés során. A magas merevség kiküszöböli a rezgések és elmozdulások kockázatát, ami közvetlenül befolyásolja a megmunkálás minőségét.
Alkalmazás
Ez a professzionális oszlopos fúrógép satu és más forgácsoló gépek satuja megállja a helyét:
- szerszámkészítő üzemekben és lakatos műhelyekben,
- sorozatgyártással foglalkozó üzemekben,
- egyedi alkatrészek karbantartási kezelésében,
- prototípus-készítési és precíziós megmunkálási osztályokon.
Alapfelszerelés
- 360°-os forgó alaplap 1°-os beosztással
- Cserélhető edzett pofák
- Mozgatócsavar védelem
A QH100 gépsatu műszaki adatai
| Paraméter |
Érték |
| Pofák (S) |
100 mm |
| Max. nyílás (a) |
800 mm |
| Pofa magassága (m) |
35 mm |
| Testület magassága (h) |
92 mm |
| Teljes magasság (H1) |
82 mm |
| Alaplap szélessége (H) |
107 mm |
| Rögzítőfuratok távolsága (A) |
295 mm |
| Teljes hossz (L) |
265 mm |
| Szerelőfuratok átmérője (D) |
14 mm |
| Befogóerő |
2000 kg |
| Tömeg |
9,5 kg |
